iPhone 6出现后,如何将一份设计稿支持多个尺寸？

更新时间：2014年11月27日

移动app开发中多种设备尺寸适配问题，过去只属于Android阵营的头疼事儿，只是很多设计师选择性地忽视android适配问题，只出一套iOS平台设计稿。随着苹果发布两种新尺寸的大屏iPhone 6，iOS平台尺寸适配问题终于还是来了，移动设计全面进入“杂屏”时代。看看下面三款iPhone尺寸和分辨率数据就知道屏幕有多杂了。





加上Android生态中纷繁复杂的各种奇葩尺寸，现在APP设计开发必须考虑适配大、中、小三种屏幕。所以如何做到交付一套设计稿解决适配大中小三屏的问题？设计和开发之间采用什么协作模式？一个基本思路是：



1、选择一种尺寸作为设计和开发基准；

2、定义一套适配规则，自动适配剩下两种尺寸；

3、特殊适配效果给出设计效果。

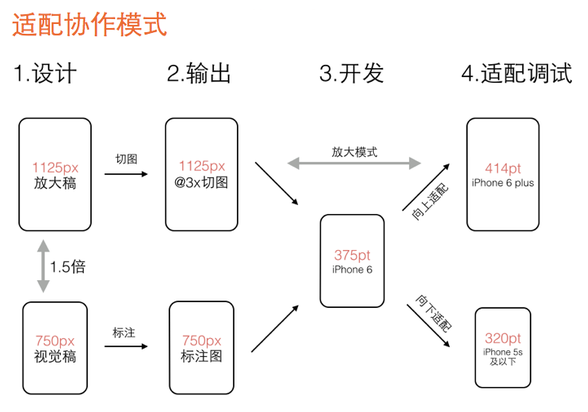

第一步，视觉设计阶段，设计师按宽度750px（iPhone 6）做设计稿，除图片外所有设计元素用矢量路径来做。设计定稿后在750px的设计稿上做标注，输出标注图。同时等比放大1.5倍生成宽度1125px的设计稿，在1125px的稿子里切图。



第二步，输出两个交付给开发工程师：一个是程序用到的@3x切图资源，另一个是宽度750px的设计标注图。



第三步，开发工程师拿到750px标注图和@3x切图资源，完成iPhone 6（375pt）的界面开发。此阶段不能用固定宽度的方式开发界面，得用自动布局（auto layout），方便后续适配到其它尺寸。



第四步，适配调试阶段，基于iPhone 6的界面效果，分别向上向下调试iPhone 6 plus（414pt）和iPhone 5S及以下（320pt）的界面效果。由此完成大中小三屏适配。



为什么选择iPhone 6作为基准尺寸？



当面对大中小三种屏幕需要适配的时候，很容易想到先做好一种屏幕，再去适配剩下两种屏幕。第一个决定是到底以哪种屏幕作为设计和开发的基准尺寸。我们选择中间尺寸的iPhone 6（750px/375pt）作为基准，基于几个原因：



1、从中间尺寸向上和向下适配的时候界面调整的幅度最小。375pt下的设计效果适配到414pt和320pt偏差不会太大。假设以414pt为基准做出很优雅的设计，到320pt可能元素之间比例就不是那么回事了，比如图片和文字之间视觉比例可能失调。



2、iPhone 6 plus有两种显示模式，标准模式分辨率为1242x2208，放大模式分辨率为1125x2001（即iPhone 6的1.5倍）。可见官方系统里iPhone 6和iPhone 6 plus分辨率之间就存在1.5倍的倍率关系。很多情况下这两种尺寸可以用1.5倍直接等比适配。



3、1242x2208这个奇葩的数值是苹果官方都不愿意公开宣传的一个分辨率，不便于记忆和计算栅格。640x1136虽然是广泛应用的一个分辨率，但是大屏时代依然以小尺寸为设计基准显然不合时宜，设计师会停留在小屏的视角做设计。



所以，iPhone6的750x1334是最适合基准尺寸。



只交付一套设计稿，默认用什么规则来适配？

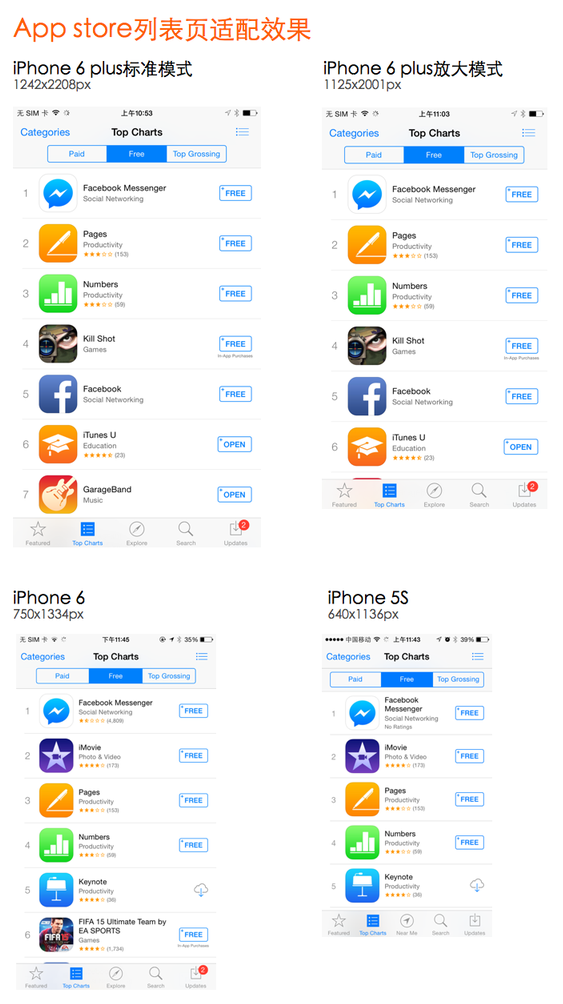

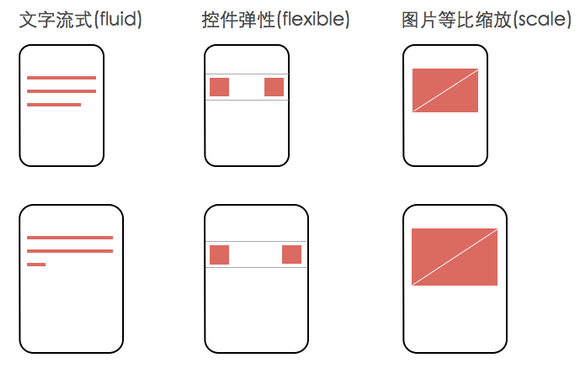

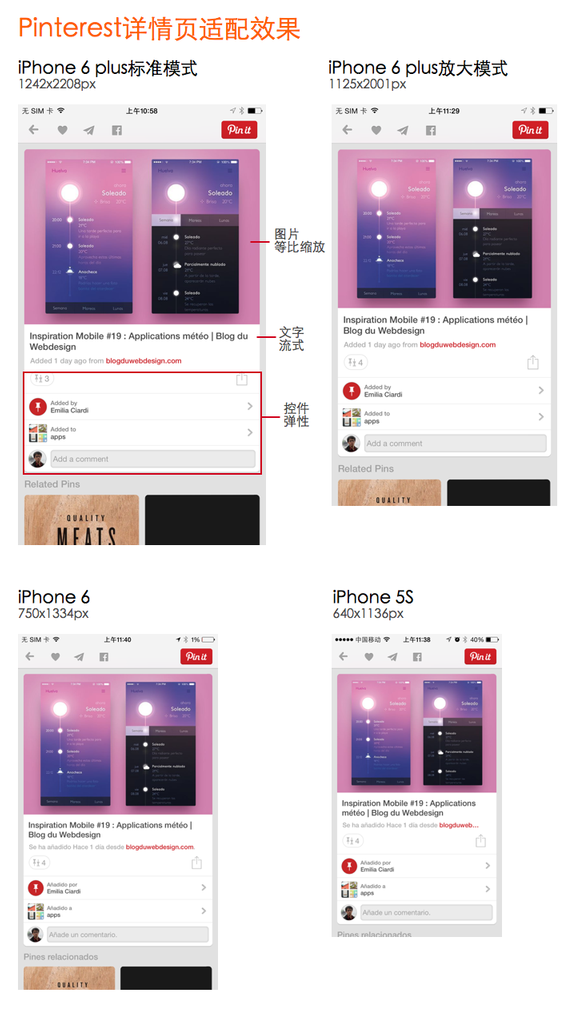

前文提到适配策略是先选择iPhone 6作为基准设计尺寸，然后通过一套适配规则自动适配到另外两种尺寸。这套适配规则总结起来就一句话：文字流式，控件弹性，图片等比缩放。





控件弹性指的是，navigation、cell、bar等适配过程中垂直方向上高度不变；水平方向宽度变化时，通过调整元素间距或元素右对齐的方式实现自适应。这样屏幕越大，在垂直方向上可以显示更多内容，发挥大屏幕的优势。

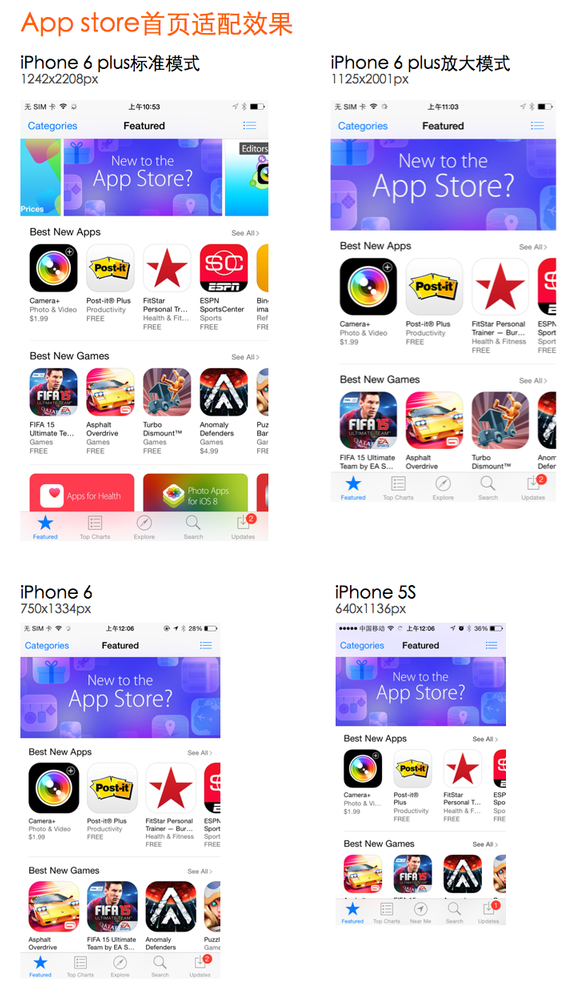

按照上述默认适配规则，大中小三种屏幕显示效果均相同。有时候想在大屏幕显示更多内容，需要设计出特殊适配效果。比如App store首页焦点图，从iPhone 6适配到iPhone 6 plus时焦点图尺寸和排版做了特殊处理。底下应用列表也从一排3+个变成一排4+个，真正实现了大屏幕显示更多内容的理念。这些就需要设计师给出相应设计稿。
